Ejercicio 1.2. De la fotografía a la representación gráfica

COMPETENCIAS TIC * que pondremos en práctica	MATERIALES Y RECURSOS TIC que necesitaremos
Uso de herramientas de productividad para generar diversos tipos de soluciones (editor gráfico) Tratamiento de imágenes digitales y herramientas de dibujo	Fotografías digitales Programa Gimp

Herramientas de dibujo: Gimp

Para estar preparados para la próxima tarea repasaremos las herramientas de dibujo que ofrece Gimp. El objetivo será trazar en el plano los polígonos representados en las fotografías.

Paso 1. Crear una capa

Gimp, al igual que otros programas de tratamiento de imágenes, trabaja con capas. Las capas son como láminas transparentes que se pueden superponer unas con otras. Los objetos que contenga cada capa se pueden manipular de forma independiente y esto facilita el trabajo con las imágenes.

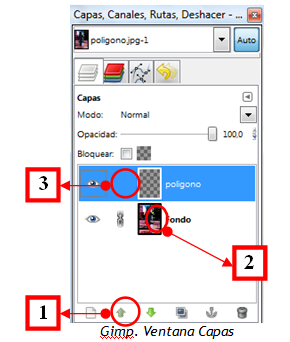

• A partir de la ventana de Capas, crear una nueva capa (1 en la imagen inferior) que nombraremos “Polígono” para dibujar allí el polígono representado en la fotografía.

Veremos que nos queda una capa con la fotografía original titulada "Fondo" y otra vacía con el nombre "Polígonos".

• Hacer clic sobre el recuadro (2) que aparece entre el dibujo de un ojo y el nombre de la capa. Aparecerá la imagen de dos eslabones de una cadena unidos, que significa que la capa titulada Fondo está bloqueada, es decir, que no se pueden realizar modificaciones. Esta opción es muy útil para trabajar alternativamente en una capa u otra.

• La imagen del ojo (3) es la opción para ver u ocultar el contenido de la capa que también utilizaremos para visualizar mejor el polígono que representemos.

Paso 2. Trazar los polígonos que encontramos en la fotografía

Para trazar figuras en Gimp encontramos al menos tres formas diferentes disponibles en la caja de herramientas:

•
  Con la opción Trazar rutas (1) podemos señalar fácilmente segmentos rectos cerrados y luego crear una selección para rellenarla con un color o bien trazar la ruta para resaltar los bordes.

•
  Con la opción Pincel o Lápiz (2) y la tecla Mayúscula podemos dibujar a mano alzada los bordes.

•
  Con la opción Trazar selección disponible en el menú Editar (3) podemos pintar los bordes de un área previamente seleccionada con algunas de las herramientas de selección.
